Raspbian を LDAC と AAC に対応させる備忘録です.

はじめに

Raspbian on Raspberry pi zero WH を LDAC, apt-X HD, apt-X, AAC などの高音質なコーデックに対応させてみた覚え書きです.

Ubuntu とか Fedora などの x86 な環境だとパッケージが

Packages
Adds Sony LDAC, aptX, aptX HD, AAC codecs (A2DP Audio) support to PulseAudio on Linux - EHfive/pulseaudio-modules-bt

に公開されているので,これをインストールするだけで済むのですが,残念ながら arm な Raspbian 向けのものはありません.しかし,

GitHub - EHfive/pulseaudio-modules-bt: [Deprecated, see https://github.com/EHfive/pulseaudio-modules-bt/issues/154] Adds Sony LDAC, aptX, aptX HD, AAC codecs (A2DP Audio) support to PulseAudio on Linux
Adds Sony LDAC, aptX, aptX HD, AAC codecs (A2DP Audio) support to PulseAudio on Linux - EHfive/pulseaudio-modules-bt

にソースコードは公開されていますので,これを利用して使えるようになるまでの覚え書きです.なお,Raspbian 以外の例えば armbian とかでもところどころ適切に読み替えすれば同じように対応できるとは思いますが,実際に試してはいません.また,以下の手順は Rasbian の導入と初期設定から記していますので,導入済みの方は読み飛ばして下さい.

Raspbian の ver. と microSD への書き込み

使ったのは本記事執筆時点の最新の Raspbian Buster Lite のイメージ(2020年2月13日公開のもの)です.Buster なら以前のものでもアップデートさえすれば大丈夫だと思いますが,Buster 以前の Jessie とかのものだと pulseaudio とか Bluez の ver. が古くてダメだと思います.

なお,以下の手順は全て elementary OS (Ubuntu) のものです.Windows とか MacOS とかの場合をお知りになりたい方は色々なところに手順が紹介されていますので,そちらを参照されてください.

まず,Raspbian のイメージを取得します.念の為チェックサムも確認しています.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ wget https://downloads.raspberrypi.org/raspbian_lite/images/raspbian_lite-2020-02-14/2020-02-13-raspbian-buster-lite.zip
$ diff <(sha256sum 2020-02-13-raspbian-buster-lite.zip| cut -d" " -f1) <(echo 12ae6e17bf95b6ba83beca61e7394e7411b45eba7e6a520f434b0748ea7370e8)
$ unzip 2020-02-13-raspbian-buster-lite.zip
$ wget https://downloads.raspberrypi.org/raspbian_lite/images/raspbian_lite-2020-02-14/2020-02-13-raspbian-buster-lite.zip $ diff <(sha256sum 2020-02-13-raspbian-buster-lite.zip| cut -d" " -f1) <(echo 12ae6e17bf95b6ba83beca61e7394e7411b45eba7e6a520f434b0748ea7370e8) $ unzip 2020-02-13-raspbian-buster-lite.zip
$ wget https://downloads.raspberrypi.org/raspbian_lite/images/raspbian_lite-2020-02-14/2020-02-13-raspbian-buster-lite.zip
$ diff <(sha256sum 2020-02-13-raspbian-buster-lite.zip| cut -d" " -f1) <(echo 12ae6e17bf95b6ba83beca61e7394e7411b45eba7e6a520f434b0748ea7370e8)
$ unzip 2020-02-13-raspbian-buster-lite.zip

次に,microSD に Raspbian のイメージを書き込みますが,書き込み先を間違わないようにして下さい(私の場合は /dev/sdb ですがこれはシステムによって色々だと思います).

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ df -h
Filesystem Size Used Avail Use% Mounted on
udev 1.9G 0 1.9G 0% /dev
tmpfs 389M 12M 378M 3% /run
/dev/sda2 111G 51G 54G 49% /
tmpfs 1.9G 77M 1.9G 4% /dev/shm
tmpfs 5.0M 4.0K 5.0M 1% /run/lock
tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup
/dev/loop0 55M 55M 0 100% /snap/core18/1668
/dev/loop2 55M 55M 0 100% /snap/core18/1650
/dev/loop1 90M 90M 0 100% /snap/core/8268
/dev/loop3 92M 92M 0 100% /snap/core/8592
/dev/sda1 511M 5.9M 506M 2% /boot/efi
tmpfs 389M 88K 389M 1% /run/user/1000
/dev/sdb1 60G 66M 60G 1% /media/(userhomedir)/SD_CARD
$ sudo dd bs=4M if=2020-02-13-raspbian-buster-lite.img of=/dev/sdb
441+0 レコード入力
441+0 レコード出力
1849688064 bytes (1.8 GB, 1.7 GiB) copied, 48.8144 s, 37.9 MB/s
$ df -h Filesystem Size Used Avail Use% Mounted on udev 1.9G 0 1.9G 0% /dev tmpfs 389M 12M 378M 3% /run /dev/sda2 111G 51G 54G 49% / tmpfs 1.9G 77M 1.9G 4% /dev/shm tmpfs 5.0M 4.0K 5.0M 1% /run/lock tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup /dev/loop0 55M 55M 0 100% /snap/core18/1668 /dev/loop2 55M 55M 0 100% /snap/core18/1650 /dev/loop1 90M 90M 0 100% /snap/core/8268 /dev/loop3 92M 92M 0 100% /snap/core/8592 /dev/sda1 511M 5.9M 506M 2% /boot/efi tmpfs 389M 88K 389M 1% /run/user/1000 /dev/sdb1 60G 66M 60G 1% /media/(userhomedir)/SD_CARD $ sudo dd bs=4M if=2020-02-13-raspbian-buster-lite.img of=/dev/sdb 441+0 レコード入力 441+0 レコード出力 1849688064 bytes (1.8 GB, 1.7 GiB) copied, 48.8144 s, 37.9 MB/s
$ df -h
Filesystem      Size  Used Avail Use% Mounted on
udev            1.9G     0  1.9G   0% /dev
tmpfs           389M   12M  378M   3% /run
/dev/sda2       111G   51G   54G  49% /
tmpfs           1.9G   77M  1.9G   4% /dev/shm
tmpfs           5.0M  4.0K  5.0M   1% /run/lock
tmpfs           1.9G     0  1.9G   0% /sys/fs/cgroup
/dev/loop0       55M   55M     0 100% /snap/core18/1668
/dev/loop2       55M   55M     0 100% /snap/core18/1650
/dev/loop1       90M   90M     0 100% /snap/core/8268
/dev/loop3       92M   92M     0 100% /snap/core/8592
/dev/sda1       511M  5.9M  506M   2% /boot/efi
tmpfs           389M   88K  389M   1% /run/user/1000
/dev/sdb1        60G   66M   60G   1% /media/(userhomedir)/SD_CARD

$ sudo dd bs=4M if=2020-02-13-raspbian-buster-lite.img of=/dev/sdb
441+0 レコード入力
441+0 レコード出力
1849688064 bytes (1.8 GB, 1.7 GiB) copied, 48.8144 s, 37.9 MB/s

Raspbian の初期設定

Raspberry pi zero WH にキーボードやモニターを接続するのは面倒なので,ヘッドレスのまま作業できるよう USB OTG 経由でアクセスできるように設定します.

elementary OS の場合は標準のファイルマネージャーから以下のように microSD の boot パーティションを簡単に /media/(userhomedir) 以下にマウントできますが,boot パーティションは FAT16 フォーマットなのでその他の OS の場合も簡単に参照できると思います.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ df -h
Filesystem Size Used Avail Use% Mounted on
udev 1.9G 0 1.9G 0% /dev
tmpfs 389M 12M 378M 3% /run
/dev/sda2 111G 53G 53G 51% /
tmpfs 1.9G 75M 1.9G 4% /dev/shm
tmpfs 5.0M 4.0K 5.0M 1% /run/lock
tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup
/dev/loop0 55M 55M 0 100% /snap/core18/1668
/dev/loop2 55M 55M 0 100% /snap/core18/1650
/dev/loop1 90M 90M 0 100% /snap/core/8268
/dev/loop3 92M 92M 0 100% /snap/core/8592
/dev/sda1 511M 5.9M 506M 2% /boot/efi
tmpfs 389M 80K 389M 1% /run/user/1000
/dev/sdb1 253M 53M 200M 21% /media/(userhomedir)/boot
/dev/sdb2 1.5G 1.1G 276M 80% /media/(userhomedir)/rootfs
$ df -h Filesystem Size Used Avail Use% Mounted on udev 1.9G 0 1.9G 0% /dev tmpfs 389M 12M 378M 3% /run /dev/sda2 111G 53G 53G 51% / tmpfs 1.9G 75M 1.9G 4% /dev/shm tmpfs 5.0M 4.0K 5.0M 1% /run/lock tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup /dev/loop0 55M 55M 0 100% /snap/core18/1668 /dev/loop2 55M 55M 0 100% /snap/core18/1650 /dev/loop1 90M 90M 0 100% /snap/core/8268 /dev/loop3 92M 92M 0 100% /snap/core/8592 /dev/sda1 511M 5.9M 506M 2% /boot/efi tmpfs 389M 80K 389M 1% /run/user/1000 /dev/sdb1 253M 53M 200M 21% /media/(userhomedir)/boot /dev/sdb2 1.5G 1.1G 276M 80% /media/(userhomedir)/rootfs
$ df -h
Filesystem      Size  Used Avail Use% Mounted on
udev            1.9G     0  1.9G   0% /dev
tmpfs           389M   12M  378M   3% /run
/dev/sda2       111G   53G   53G  51% /
tmpfs           1.9G   75M  1.9G   4% /dev/shm
tmpfs           5.0M  4.0K  5.0M   1% /run/lock
tmpfs           1.9G     0  1.9G   0% /sys/fs/cgroup
/dev/loop0       55M   55M     0 100% /snap/core18/1668
/dev/loop2       55M   55M     0 100% /snap/core18/1650
/dev/loop1       90M   90M     0 100% /snap/core/8268
/dev/loop3       92M   92M     0 100% /snap/core/8592
/dev/sda1       511M  5.9M  506M   2% /boot/efi
tmpfs           389M   80K  389M   1% /run/user/1000
/dev/sdb1       253M   53M  200M  21% /media/(userhomedir)/boot
/dev/sdb2       1.5G  1.1G  276M  80% /media/(userhomedir)/rootfs

USB-OTG でアクセスできるようにするために,/boot/config.txt に dtoverlay=dwc2 を, /boot/cmdline.txt に modules-load=dwc2,g_ether を以下のように追記します.また,空の /boot/ssh を作り,ssh 経由でアクセスできるよう設定します.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ echo "dtoverlay=dwc2" >> /media/(userhomedir)/boot/config.txt
$ vi /media/(userhomedir)/boot/cmdline.txt
console=serial0,115200 console=tty1 root=PARTUUID=738a4d67-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait modules-load=dwc2,g_ether quiet init=/usr/lib/ra
$ touch /media/(userhomedir)/boot/ssh
$ umount /media/(userhomedir)/boot
$ echo "dtoverlay=dwc2" >> /media/(userhomedir)/boot/config.txt $ vi /media/(userhomedir)/boot/cmdline.txt console=serial0,115200 console=tty1 root=PARTUUID=738a4d67-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait modules-load=dwc2,g_ether quiet init=/usr/lib/ra $ touch /media/(userhomedir)/boot/ssh $ umount /media/(userhomedir)/boot
$ echo "dtoverlay=dwc2" >> /media/(userhomedir)/boot/config.txt
$ vi /media/(userhomedir)/boot/cmdline.txt
console=serial0,115200 console=tty1 root=PARTUUID=738a4d67-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait modules-load=dwc2,g_ether quiet init=/usr/lib/ra

$ touch /media/(userhomedir)/boot/ssh
$ umount /media/(userhomedir)/boot

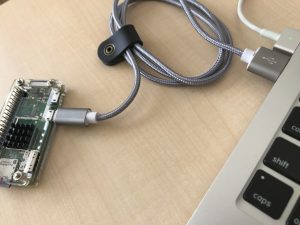

Raspbian のイメージを書き込んだ microSD カードを Raspberry pi zero WH に挿し,

Photo by hyt.

のように PC に接続し boot させます.なお,このとき Raspberry pi zero WH 側は電源供給用ではなく,HDMI ポートに近い方の microUSB ポートを使って下さい.

しばらく待ってから dmesg でカーネルからのメッセージを参照すると,

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ dmesg
...
[12548.321902] FAT-fs (sdb1): unable to read boot sector to mark fs as dirty
[12581.589799] usb 1-2: new high-speed USB device number 8 using xhci_hcd
[12581.738670] usb 1-2: New USB device found, idVendor=0525, idProduct=a4a2
[12581.738673] usb 1-2: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[12581.738676] usb 1-2: Product: RNDIS/Ethernet Gadget
[12581.738677] usb 1-2: Manufacturer: Linux 4.19.97+ with 20980000.usb
[12582.298453] cdc_ether 1-2:1.0 usb0: register 'cdc_ether' at usb-0000:00:14.0-2, CDC Ethernet Device, 26:02:87:45:0e:67
[12582.298732] usbcore: registered new interface driver cdc_ether
[12582.299768] usbcore: registered new interface driver cdc_subset
[12582.317031] cdc_ether 1-2:1.0 enp0s20u2: renamed from usb0
[12582.378943] IPv6: ADDRCONF(NETDEV_UP): enp0s20u2: link is not ready
[12582.431114] IPv6: ADDRCONF(NETDEV_UP): enp0s20u2: link is not ready
$ dmesg ... [12548.321902] FAT-fs (sdb1): unable to read boot sector to mark fs as dirty [12581.589799] usb 1-2: new high-speed USB device number 8 using xhci_hcd [12581.738670] usb 1-2: New USB device found, idVendor=0525, idProduct=a4a2 [12581.738673] usb 1-2: New USB device strings: Mfr=1, Product=2, SerialNumber=0 [12581.738676] usb 1-2: Product: RNDIS/Ethernet Gadget [12581.738677] usb 1-2: Manufacturer: Linux 4.19.97+ with 20980000.usb [12582.298453] cdc_ether 1-2:1.0 usb0: register 'cdc_ether' at usb-0000:00:14.0-2, CDC Ethernet Device, 26:02:87:45:0e:67 [12582.298732] usbcore: registered new interface driver cdc_ether [12582.299768] usbcore: registered new interface driver cdc_subset [12582.317031] cdc_ether 1-2:1.0 enp0s20u2: renamed from usb0 [12582.378943] IPv6: ADDRCONF(NETDEV_UP): enp0s20u2: link is not ready [12582.431114] IPv6: ADDRCONF(NETDEV_UP): enp0s20u2: link is not ready
$ dmesg
...
[12548.321902] FAT-fs (sdb1): unable to read boot sector to mark fs as dirty
[12581.589799] usb 1-2: new high-speed USB device number 8 using xhci_hcd
[12581.738670] usb 1-2: New USB device found, idVendor=0525, idProduct=a4a2
[12581.738673] usb 1-2: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[12581.738676] usb 1-2: Product: RNDIS/Ethernet Gadget
[12581.738677] usb 1-2: Manufacturer: Linux 4.19.97+ with 20980000.usb
[12582.298453] cdc_ether 1-2:1.0 usb0: register 'cdc_ether' at usb-0000:00:14.0-2, CDC Ethernet Device, 26:02:87:45:0e:67
[12582.298732] usbcore: registered new interface driver cdc_ether
[12582.299768] usbcore: registered new interface driver cdc_subset
[12582.317031] cdc_ether 1-2:1.0 enp0s20u2: renamed from usb0
[12582.378943] IPv6: ADDRCONF(NETDEV_UP): enp0s20u2: link is not ready
[12582.431114] IPv6: ADDRCONF(NETDEV_UP): enp0s20u2: link is not ready

のような感じで USB-OTG で Ethernet の認識が行われていることが確認できます(私の場合は enp0s20u2 という名前で認識されている).この Ethernet 経由で Raspbian がインターネットと通信できるように以下のように設定します.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ sudo nmcli c add type ethernet con-name rbpz1-usb ifname enp0s20u2
$ sudo nmcli c modify rbpz1-usb ipv4.method shared
$ sudo nmcli c up rbpz1-usb
$ sudo nmcli c add type ethernet con-name rbpz1-usb ifname enp0s20u2 $ sudo nmcli c modify rbpz1-usb ipv4.method shared $ sudo nmcli c up rbpz1-usb
$ sudo nmcli c add type ethernet con-name rbpz1-usb ifname enp0s20u2
$ sudo nmcli c modify rbpz1-usb ipv4.method shared
$ sudo nmcli c up rbpz1-usb

少し待ってから,

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ sudo arp-scan -I enp0s20u2 -l
Interface: enp0s20u2, datalink type: EN10MB (Ethernet)
Starting arp-scan 1.9 with 256 hosts (http://www.nta-monitor.com/tools/arp-scan/)
10.42.0.211 aa:aa:aa:aa:aa:aa (Unknown)
1 packets received by filter, 0 packets dropped by kernel
Ending arp-scan 1.9: 256 hosts scanned in 2.423 seconds (105.65 hosts/sec). 1 responded
$ sudo arp-scan -I enp0s20u2 -l Interface: enp0s20u2, datalink type: EN10MB (Ethernet) Starting arp-scan 1.9 with 256 hosts (http://www.nta-monitor.com/tools/arp-scan/) 10.42.0.211 aa:aa:aa:aa:aa:aa (Unknown) 1 packets received by filter, 0 packets dropped by kernel Ending arp-scan 1.9: 256 hosts scanned in 2.423 seconds (105.65 hosts/sec). 1 responded
$ sudo arp-scan -I enp0s20u2 -l
Interface: enp0s20u2, datalink type: EN10MB (Ethernet)
Starting arp-scan 1.9 with 256 hosts (http://www.nta-monitor.com/tools/arp-scan/)
10.42.0.211     aa:aa:aa:aa:aa:aa       (Unknown)

1 packets received by filter, 0 packets dropped by kernel
Ending arp-scan 1.9: 256 hosts scanned in 2.423 seconds (105.65 hosts/sec). 1 responded

のようにすれば,Raspbian の IP アドレスが分かります(arp-scan が入ってない場合は apt install arp-scan のような感じで入れて下さい).ダメな場合は Raspberry pi zero WH の電源を入れ直し,それでもダメな場合は設定全体を見直して下さい.

最後に,ssh で接続し,Raspbian のアップデートと raspi-config で最低限の初期設定を行います.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ ssh -l pi 10.42.0.211
pi@raspberrypi:~ $ sudo apt update
pi@raspberrypi:~ $ sudo apt upgrade
pi@raspberrypi:~ $ raspi-config
$ ssh -l pi 10.42.0.211 pi@raspberrypi:~ $ sudo apt update pi@raspberrypi:~ $ sudo apt upgrade pi@raspberrypi:~ $ raspi-config
$ ssh -l pi 10.42.0.211
pi@raspberrypi:~ $ sudo apt update
pi@raspberrypi:~ $ sudo apt upgrade
pi@raspberrypi:~ $ raspi-config

私の場合は raspi-config で,

  1. hostname を rbpz1 に変更
  2. Timezone を Asia/Tokyo に変更
  3. Wi-Fi の有効化

を行いました.

必要な標準パッケージの導入

初期設定後,再起動してから,最低限必要な標準パッケージを以下の通り Raspbian に導入します.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~ $ sudo apt install pulseaudio libpulse-dev libbluetooth-dev libdbus-1-dev libsbc-dev libavcodec-dev libavutil-dev dh-autoreconf git cmake
pi@rbpz1:~ $ sudo apt install pulseaudio libpulse-dev libbluetooth-dev libdbus-1-dev libsbc-dev libavcodec-dev libavutil-dev dh-autoreconf git cmake
pi@rbpz1:~ $ sudo apt install pulseaudio libpulse-dev libbluetooth-dev libdbus-1-dev libsbc-dev libavcodec-dev libavutil-dev dh-autoreconf git cmake

fdk-aac の導入

次は fdk-aac ライブラリを導入します.元ページによると AAC-LC に対応させるためだけにしか使ってないとのことで,導入は OPTIONAL です.なお,Raspberry pi zero WH の場合,コンパイルにはかなり長時間(1時間程度)はかかります.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~/ $ mkdir src
pi@rbpz1:~/ $ cd src
pi@rbpz1:~/src $ git clone https://github.com/mstorsjo/fdk-aac
pi@rbpz1:~/src $ cd fdk-aac/
pi@rbpz1:~/src/fdk-aac $ ./autogen.sh
pi@rbpz1:~/src/fdk-aac $ ./configure
pi@rbpz1:~/src/fdk-aac $ sudo make install
pi@rbpz1:~/ $ mkdir src pi@rbpz1:~/ $ cd src pi@rbpz1:~/src $ git clone https://github.com/mstorsjo/fdk-aac pi@rbpz1:~/src $ cd fdk-aac/ pi@rbpz1:~/src/fdk-aac $ ./autogen.sh pi@rbpz1:~/src/fdk-aac $ ./configure pi@rbpz1:~/src/fdk-aac $ sudo make install
pi@rbpz1:~/ $ mkdir src
pi@rbpz1:~/ $ cd src
pi@rbpz1:~/src $ git clone https://github.com/mstorsjo/fdk-aac
pi@rbpz1:~/src $ cd fdk-aac/
pi@rbpz1:~/src/fdk-aac $ ./autogen.sh
pi@rbpz1:~/src/fdk-aac $ ./configure
pi@rbpz1:~/src/fdk-aac $ sudo make install

ldacBT/libldac の導入

LDAC に対応させるためのライブラリを導入します.これはそれほどの時間はかかりません.なお,元サイトは以下の通りです.

GitHub - EHfive/ldacBT: CMake build script for AOSP libldac
CMake build script for AOSP libldac. Contribute to EHfive/ldacBT development by creating an account on GitHub.
Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~ $ cd src
pi@rbpz1:~/src $ git clone https://github.com/EHfive/ldacBT.git
pi@rbpz1:~/src $ cd ldacBT/
pi@rbpz1:~/src/ldacBT $ git submodule update --init
pi@rbpz1:~/src/ldacBT $ mkdir build && cd build
pi@rbpz1:~/src/ldacBT/build $ cmake -DCMAKE_INSTALL_PREFIX=/usr/local -DINSTALL_LIBDIR=/usr/local/lib -DLDAC_SOFT_FLOAT=OFF ../
pi@rbpz1:~/src/ldacBT/build $ sudo make DESTDIR=$DEST_DIR install
pi@rbpz1:~ $ cd src pi@rbpz1:~/src $ git clone https://github.com/EHfive/ldacBT.git pi@rbpz1:~/src $ cd ldacBT/ pi@rbpz1:~/src/ldacBT $ git submodule update --init pi@rbpz1:~/src/ldacBT $ mkdir build && cd build pi@rbpz1:~/src/ldacBT/build $ cmake -DCMAKE_INSTALL_PREFIX=/usr/local -DINSTALL_LIBDIR=/usr/local/lib -DLDAC_SOFT_FLOAT=OFF ../ pi@rbpz1:~/src/ldacBT/build $ sudo make DESTDIR=$DEST_DIR install
pi@rbpz1:~ $ cd src
pi@rbpz1:~/src $ git clone https://github.com/EHfive/ldacBT.git
pi@rbpz1:~/src $ cd ldacBT/
pi@rbpz1:~/src/ldacBT $ git submodule update --init
pi@rbpz1:~/src/ldacBT $ mkdir build && cd build
pi@rbpz1:~/src/ldacBT/build $ cmake -DCMAKE_INSTALL_PREFIX=/usr/local -DINSTALL_LIBDIR=/usr/local/lib -DLDAC_SOFT_FLOAT=OFF ../
pi@rbpz1:~/src/ldacBT/build $ sudo make DESTDIR=$DEST_DIR install

pulseaudio-modules-bt の導入

今回の主目的である pulseaudio-modules-bt を導入します.導入手順は元サイト

GitHub - EHfive/pulseaudio-modules-bt: [Deprecated, see https://github.com/EHfive/pulseaudio-modules-bt/issues/154] Adds Sony LDAC, aptX, aptX HD, AAC codecs (A2DP Audio) support to PulseAudio on Linux
Adds Sony LDAC, aptX, aptX HD, AAC codecs (A2DP Audio) support to PulseAudio on Linux - EHfive/pulseaudio-modules-bt

にある通りですが,Raspbian Buster の場合,pulseaudio が ver12.2 であることに注意する必要があります(cmake -DFORCE_LARGEST_PA_VERSION=ON … は pulseaudio 最新版向けのコンパイルオプションです.これを設定してもコンパイルは通りますが,実行時エラーで停止します).また,出来る限り全てのコーデックに対応するようコンパイルオプションを設定しています.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~/src $ MODDIR=`pkg-config --variable=modlibexecdir libpulse`
pi@rbpz1:~/src $ sudo find $MODDIR -regex ".*\(bluez5\|bluetooth\).*\.so" -exec cp {} {}.bak \;
pi@rbpz1:~/src $ git clone https://github.com/EHfive/pulseaudio-modules-bt.git
pi@rbpz1:~/src $ cd pulseaudio-modules-bt/
pi@rbpz1:~/src/pulseaudio-modules-bt $ git submodule update --init
pi@rbpz1:~/src/pulseaudio-modules-bt $ git -C pa/ checkout v`pkg-config libpulse --modversion|sed 's/[^0-9.]*\([0-9.]*\).*/\1/'`
pi@rbpz1:~/src/pulseaudio-modules-bt $ mkdir build && cd build
pi@rbpz1:~/src/pulseaudio-modules-bt/build $ cmake -DCODEC_APTX_FF=ON -DCODEC_APTX_HD_FF=ON -DCODEC_AAC_FDK=ON -DCODEC_LDAC=ON ..
pi@rbpz1:~/src/pulseaudio-modules-bt/build $ make
pi@rbpz1:~/src/pulseaudio-modules-bt/build $ sudo make install
pi@rbpz1:~/src $ MODDIR=`pkg-config --variable=modlibexecdir libpulse` pi@rbpz1:~/src $ sudo find $MODDIR -regex ".*\(bluez5\|bluetooth\).*\.so" -exec cp {} {}.bak \; pi@rbpz1:~/src $ git clone https://github.com/EHfive/pulseaudio-modules-bt.git pi@rbpz1:~/src $ cd pulseaudio-modules-bt/ pi@rbpz1:~/src/pulseaudio-modules-bt $ git submodule update --init pi@rbpz1:~/src/pulseaudio-modules-bt $ git -C pa/ checkout v`pkg-config libpulse --modversion|sed 's/[^0-9.]*\([0-9.]*\).*/\1/'` pi@rbpz1:~/src/pulseaudio-modules-bt $ mkdir build && cd build pi@rbpz1:~/src/pulseaudio-modules-bt/build $ cmake -DCODEC_APTX_FF=ON -DCODEC_APTX_HD_FF=ON -DCODEC_AAC_FDK=ON -DCODEC_LDAC=ON .. pi@rbpz1:~/src/pulseaudio-modules-bt/build $ make pi@rbpz1:~/src/pulseaudio-modules-bt/build $ sudo make install
pi@rbpz1:~/src $ MODDIR=`pkg-config --variable=modlibexecdir libpulse`
pi@rbpz1:~/src $ sudo find $MODDIR -regex ".*\(bluez5\|bluetooth\).*\.so" -exec cp {} {}.bak \;
pi@rbpz1:~/src $ git clone https://github.com/EHfive/pulseaudio-modules-bt.git
pi@rbpz1:~/src $ cd pulseaudio-modules-bt/
pi@rbpz1:~/src/pulseaudio-modules-bt $ git submodule update --init
pi@rbpz1:~/src/pulseaudio-modules-bt $ git -C pa/ checkout v`pkg-config libpulse --modversion|sed 's/[^0-9.]*\([0-9.]*\).*/\1/'`
pi@rbpz1:~/src/pulseaudio-modules-bt $ mkdir build && cd build
pi@rbpz1:~/src/pulseaudio-modules-bt/build $ cmake -DCODEC_APTX_FF=ON -DCODEC_APTX_HD_FF=ON -DCODEC_AAC_FDK=ON -DCODEC_LDAC=ON ..
pi@rbpz1:~/src/pulseaudio-modules-bt/build $ make
pi@rbpz1:~/src/pulseaudio-modules-bt/build $ sudo make install

ofono パッケージの導入(OPTIONAL)

必須ではないのですが pulseaudio のエラーメッセージが気になる場合は,ofono パッケージを以下の通り導入します.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~ $ sudo apt install ofono
pi@rbpz1:~ $ sudo systemctl enable ofono
pi@rbpz1:~ $ sudo systemctl start ofono
pi@rbpz1:~ $ sudo vi /etc/dbus-1/system.d/ofono.conf
...
<policy group="pulse-access">
<allow send_destination="org.ofono"/>
</policy>
</busconfig>
pi@rbpz1:~ $ sudo apt install ofono pi@rbpz1:~ $ sudo systemctl enable ofono pi@rbpz1:~ $ sudo systemctl start ofono pi@rbpz1:~ $ sudo vi /etc/dbus-1/system.d/ofono.conf ... <policy group="pulse-access"> <allow send_destination="org.ofono"/> </policy> </busconfig>
pi@rbpz1:~ $ sudo apt install ofono
pi@rbpz1:~ $ sudo systemctl enable ofono
pi@rbpz1:~ $ sudo systemctl start ofono
pi@rbpz1:~ $ sudo vi /etc/dbus-1/system.d/ofono.conf
...
  <policy group="pulse-access">
    <allow send_destination="org.ofono"/>
  </policy>
</busconfig>

なお,最後の ofono.conf ファイルの設定は pulse-access グループからの ofono へのアクセスを許可する設定です.

実行許可と自動起動の設定

一般ユーザーである pi が bluetooth と pulseaudio にアクセスできるように設定します.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~ $ sudo adduser pi bluetooth
pi@rbpz1:~ $ sudo adduser pi audio
pi@rbpz1:~ $ sudo adduser pi pulse-access
pi@rbpz1:~ $ sudo adduser pi bluetooth pi@rbpz1:~ $ sudo adduser pi audio pi@rbpz1:~ $ sudo adduser pi pulse-access
pi@rbpz1:~ $ sudo adduser pi bluetooth
pi@rbpz1:~ $ sudo adduser pi audio
pi@rbpz1:~ $ sudo adduser pi pulse-access

また,/usr/local/lib 以下のパッケージを適切に検索できるようにライブラリのキャッシュを設定し直します.また,念の為,再起動します.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~ $ sudo ldconfig
pi@rbpz1:~ $ ldconfig -p | grep local
libldacBT_enc.so.2 (libc6,hard-float) => /usr/local/lib/libldacBT_enc.so.2
libldacBT_enc.so (libc6,hard-float) => /usr/local/lib/libldacBT_enc.so
libldacBT_abr.so.2 (libc6,hard-float) => /usr/local/lib/libldacBT_abr.so.2
libldacBT_abr.so (libc6,hard-float) => /usr/local/lib/libldacBT_abr.so
libfdk-aac.so.2 (libc6,hard-float) => /usr/local/lib/libfdk-aac.so.2
libfdk-aac.so (libc6,hard-float) => /usr/local/lib/libfdk-aac.so
$ reboot
pi@rbpz1:~ $ sudo ldconfig pi@rbpz1:~ $ ldconfig -p | grep local libldacBT_enc.so.2 (libc6,hard-float) => /usr/local/lib/libldacBT_enc.so.2 libldacBT_enc.so (libc6,hard-float) => /usr/local/lib/libldacBT_enc.so libldacBT_abr.so.2 (libc6,hard-float) => /usr/local/lib/libldacBT_abr.so.2 libldacBT_abr.so (libc6,hard-float) => /usr/local/lib/libldacBT_abr.so libfdk-aac.so.2 (libc6,hard-float) => /usr/local/lib/libfdk-aac.so.2 libfdk-aac.so (libc6,hard-float) => /usr/local/lib/libfdk-aac.so $ reboot
pi@rbpz1:~ $ sudo ldconfig
pi@rbpz1:~ $ ldconfig -p | grep local
	libldacBT_enc.so.2 (libc6,hard-float) => /usr/local/lib/libldacBT_enc.so.2
	libldacBT_enc.so (libc6,hard-float) => /usr/local/lib/libldacBT_enc.so
	libldacBT_abr.so.2 (libc6,hard-float) => /usr/local/lib/libldacBT_abr.so.2
	libldacBT_abr.so (libc6,hard-float) => /usr/local/lib/libldacBT_abr.so
	libfdk-aac.so.2 (libc6,hard-float) => /usr/local/lib/libfdk-aac.so.2
	libfdk-aac.so (libc6,hard-float) => /usr/local/lib/libfdk-aac.so
$ reboot

再起動後,更に,ログイン時に pulseaudio が自動実行されるよう設定します.なお,起動時にエラーが出ないよう,pulseaudio の起動設定を一部変更します.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~ $ sudo vi /lib/systemd/system/bluetooth.service
...
ExecStart=/usr/lib/bluetooth/bluetoothd -E --noplugin=sap
...
pi@rbpz1:~ $ systemctl --user enable pulseaudio
pi@rbpz1:~ $ systemctl --user start pulseaudio
pi@rbpz1:~ $ sudo vi /lib/systemd/system/bluetooth.service ... ExecStart=/usr/lib/bluetooth/bluetoothd -E --noplugin=sap ... pi@rbpz1:~ $ systemctl --user enable pulseaudio pi@rbpz1:~ $ systemctl --user start pulseaudio
pi@rbpz1:~ $ sudo vi /lib/systemd/system/bluetooth.service
...
ExecStart=/usr/lib/bluetooth/bluetoothd -E --noplugin=sap
...

pi@rbpz1:~ $ systemctl --user enable pulseaudio
pi@rbpz1:~ $ systemctl --user start pulseaudio

使い方とトラブルシューティング

使い方については,過去の記事,

Ubuntu Server 18.04 で pulseaudio-bluetooth server 備忘録
Ubuntu Server 18.04 で pulseaudio-bluetooth server 備忘録です.内容としては,以前の記事の続きとなります.Volumio を pulseaudio に対応させることができましたので,ネットワー...

をご覧ください.

なお,うまく動かない場合は,以下をチェックしてみて下さい.

まず,pulseaudio-modules-bt の module が以下のように適切に読み込まれているかどうかは以下のようにすれば確かめることが出来ます.

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
pi@rbpz1:~ $ pacmd list-modules | grep blue
name: <module-bluetooth-policy>
module.description = "Policy module to make using bluetooth devices out-of-the-box easier"
name: <module-bluetooth-discover>
name: <module-bluez5-discover>
pi@rbpz1:~ $ pacmd list-modules | grep blue name: <module-bluetooth-policy> module.description = "Policy module to make using bluetooth devices out-of-the-box easier" name: <module-bluetooth-discover> name: <module-bluez5-discover>
pi@rbpz1:~ $ pacmd list-modules | grep blue
        name: <module-bluetooth-policy>
                module.description = "Policy module to make using bluetooth devices out-of-the-box easier"
        name: <module-bluetooth-discover>
        name: <module-bluez5-discover>

もし読み込まれていない場合は,sudo ldconfig でライブラリのキャッシュを再作成してみて下さい.ライブラリの読み込みが適切に行われているなら,Bluetooth スピーカー等への接続は行えるはずです.

Bluetooth スピーカー等に接続はできるけれど,すぐ接続が切断される場合は,

Plain text
Copy to clipboard
Open code in new window
EnlighterJS 3 Syntax Highlighter
$ systemctl --user stop pulseaudio
$ pulseaudio -vvv
$ systemctl --user stop pulseaudio $ pulseaudio -vvv
$ systemctl --user stop pulseaudio
$ pulseaudio -vvv

として再度接続を試してみると良いと思います.もし,接続された瞬間にエラーで pulseaudio が停止する場合は,pulseaudio-module-bt のコンパイルオプションを誤って最新版の pulseaudio に対応したものにしている可能性があります(上記 pulseaudio-module-bt の導入の節を再度ご覧ください).

この場合は pulseaudio-module-bt を適切なコンパイルオプションで再コンパイルして導入し直してやればエラーは出なくなるはずです.

なお,Bluetooth スピーカー等によっては相性問題もあるかも知れませんが,少なくとも私の持っている機器だとどれも問題なく使えています.

おわりに

上記は Raspbian Buster Lite での手順ですが,デスクトップ環境等含まれませんのでこのままだと LDAC とか AAC なんかが使えてもあまり面白くはありません.

実は,こんなことやろうと思ったのは,Raspberry pi zero WH を LDAC, AAC, apt-X HD に対応した USB to Bluetooth トランスミッターとして使おうと思ったからです.逆に言うとだから非力だけど小さな Raspberry pi zero WH を使った訳です.

という事で,次回は今回設定した Raspberry pi zero WH を USB to Bluetooth トランスミッターとして使う方法についてご紹介したいと思います.ちなみに WALKMAN はこれと同じこと出来そうで出来ません.この辺りについては,過去記事,

WALKMAN NW-A55 って多機能だけどお目当ての機能は排他でした(泣)
WALKMAN NW-A55 って多機能だけどお目当ての機能は排他なんだって使ってみてはじめて気がつきました(泣).NW-A55 ってストリーミングに間接対応してますSONY WALKMAN NW-A55 って新型 A100 には無い機能が...

をご覧ください.

以上







GadgetServer
スポンサーリンク
Following hyt!
タイトルとURLをコピーしました
